12V Single Vehicle Loop Detector

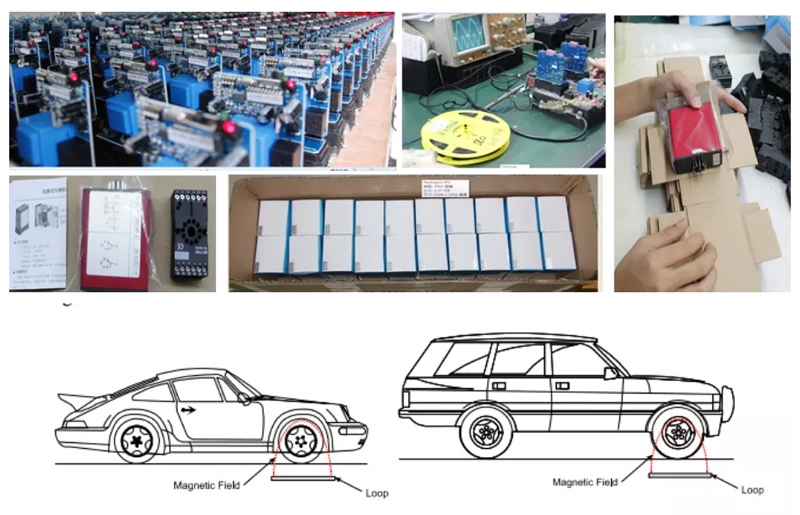

The detector must be installed in a convenient weatherproof location as close to the loop as possible. Installation location must choose to stay away from the heat source, it around other devices must maintain a distance of at least 10mm (mustn’t fix cling to the cabinet). A correct loop configuration and detector installation will ensure a successful inductive loop detection system. Loop of several important parameters include: loop figure, size, and turns, install methods (details as “Loop installation guide”).

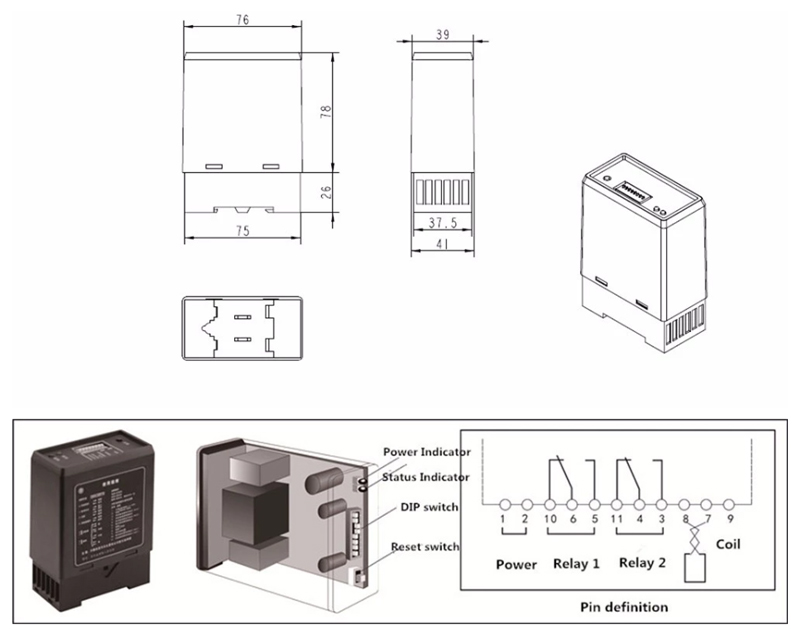

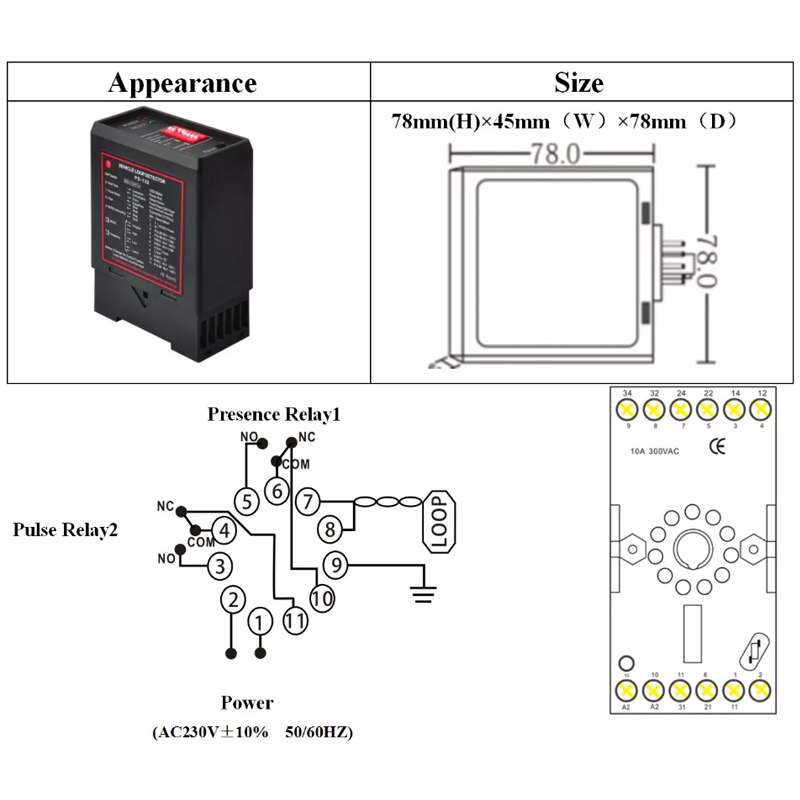

Technical Parameters

2.Functions & Features :

1) Reset Switch :
The reset switch enables the detector to be manually reset during
registering and testing and it is a process of system recovery;

2) Optional Pulse Time :
This feature sets the length of time that the pulse relay will be lasting for 1 Second or 0.5 Seconds ;

3) Pulse Relay Selection :
The Pulse Relay may be configured to energize
on detection of a vehicle or when the vehicle leaves the loop;

4) Sensitivity Reinforcement :
This feature sets the non-detecting level to a maximum
sensitivity to prevent failing to detect vehicles as big trucks;

5) Switch Sensibility Adjustable :
4 sensitivity setting are available on the switches to change sensitivity ;

6) Switch Frequency Adjustable :
4 frequency settings are available to prevent signal interference with neighboring loops ;

7) Filtering Option :
This option is used to provide a delay between detection of the vehicle and switching of the output relay . This relay is normally used to prevent false detection of small or fast moving objects ;

8) Permanent Presence Option :
This feature ensures the detection of the vehicle will be maintained when the
vehicle stays within the loop area for extended periods

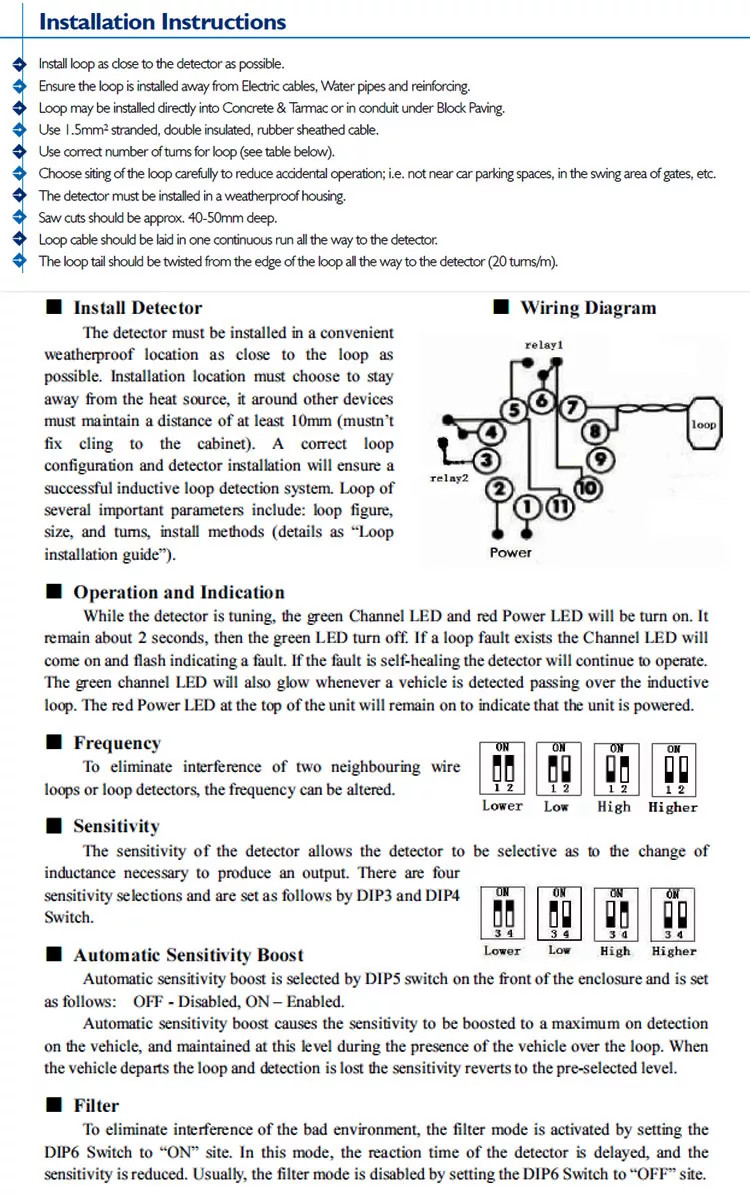

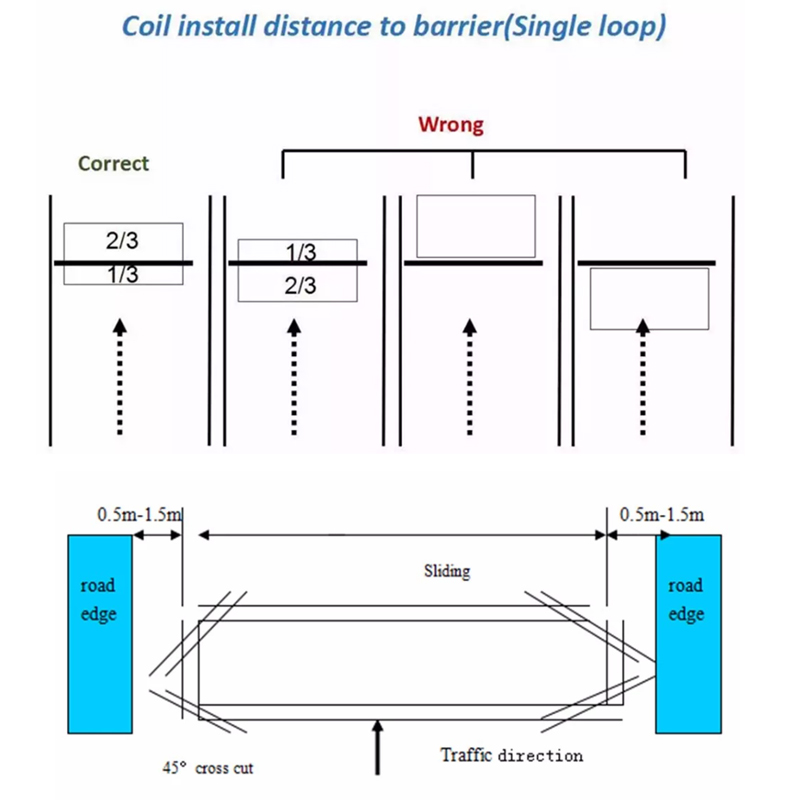

Installation

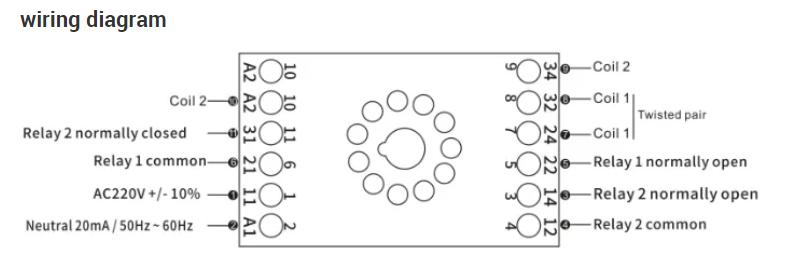

Use instruction

We are original manufacturing factory in china.
